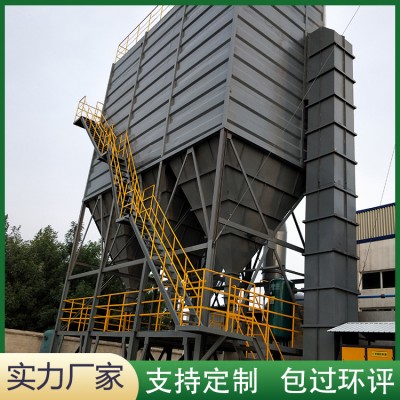

生物质锅炉除尘器

锅炉除尘器由灰斗、箱体、过滤布袋、自动清灰喷吹装置等部分组成。工作时，高温烟气由进风口进入除尘器，先碰到进风道中间的斜隔板，气流便转折向下流入灰斗，由于重力沉降作用，粗尘粒直接落入灰斗底部，起到预收尘的作用，同时气流速度变慢，轻微粉尘随气流转折向上进入箱体，粉尘被除尘布袋过滤阻留，积附在滤袋外表面，过滤后的洁净气体透过滤袋进入箱体上部净气室至出风口，经引风机排至大气。积附在滤袋外壁的粉尘不断增加，当达到设定时间或设定压差，脉冲控制仪顺序间隔触发开启脉冲电磁阀，使压缩空气包内的压缩空气经喷吹管对各排滤袋进行脉冲喷吹清灰，使滤袋在瞬间急剧膨胀抖落积附在滤袋外壁的粉尘，从滤袋上剥离的粉尘沉降至灰斗，经过卸灰阀排出。

锅炉除尘器性能特点：

一、进风口和出风口制成一体，采用斜隔板分隔，气流分布均匀，对含尘气体起到预收尘和阻火星的作用，避免了粉尘直接冲刷布袋，降低了含尘气体的粉尘浓度，延长了滤袋与脉冲阀的寿命。

二、滤袋采用耐高温布袋，工作温度＜200℃。

三、除尘器密封材料均采用耐高温材料。

四、清灰喷吹管采用加长型，使脉冲电磁阀远离高温烟气，避免脉冲电磁阀阀片高温受损。

五、滤袋袋口采用弹性涨圈，密封性能好，牢固可靠。

六、滤袋骨架采用圆形，减少了滤袋与骨架的磨擦，延长了滤袋的寿命，又便于卸袋。

七、采用上部抽袋方式，换袋时打开顶盖门，抽出骨架后即可换袋，改善了换袋操作条件。

八、清灰控制采用定时、定压、手动控制，每隔一个清灰周期，各排滤袋依次清灰一遍。

九、除尘器外包采用岩棉保温层，避免除尘器内部出现结露。

十、进风口设置旁通阀门，防止高温损坏布袋。

十一、安装高温报警装置和滤袋检漏装置。

在使用锅炉除尘器工作时，高温烟气由灰斗上的进风口流入灰斗，由于重力沉降作用，粗尘粒直接落入灰斗底部，起到预收尘的作用，同时气流速度变慢，轻微粉尘随气流转折向上进入中箱体，粉尘被高温滤袋过滤阻留，积附在滤袋外表面，过滤后的气体透过滤袋进入上箱体至出风口，经引风机排至大气。积附在滤袋外壁的粉尘不断增加，当达到设定时间，脉冲控制仪顺序间隔触发开启脉冲电磁阀，使压缩空气包内的压缩空气经喷吹管对各排滤袋进行脉冲喷吹清灰，使滤袋在瞬间急剧膨胀抖落积附在滤袋外壁的粉尘，从滤袋上剥离的粉尘沉降至灰斗，经过卸灰闸阀排出。
